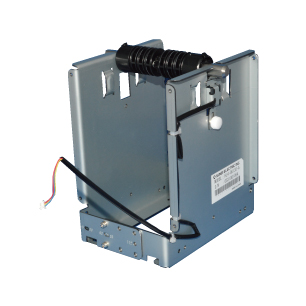

大口径ロール紙ホルダー HL4

製品の特徴

・最大ロール紙外径： φ254mm
・広範囲な用紙幅（112,83,80,60,58mm）に調整可能
・ニアエンドセンサーに反射型フォトセンサーを搭載
・電源ケーブル、インターフェースケーブルなどの配線スペースあり

＊記載の仕様・寸法は改良の為、予告無しに変更する場合があります。

お見積依頼

機種分類

①プリンター機種設定

20：SK1-211シリーズ
30：SK1-311シリーズ
40：SK1-40シリーズ

②組立構成

なし：半完成品
A：組立済
（プリンター機種により幅58mm、80mm、112mmに設定）

仕様

取付可能プリンター	HL4-SK120：SK1-201/211 HL4-SK130：SK1-301/311 HL4-SK140：SK1-40/41 ※SK1-201/211/301/311との組み合わせにてご使用になる場合、用紙最大径をφ200以下にするか、SK1-201/211/301/311の印字速度を150mm/sにしてください。また、SK1-201/211/301/311に付属のダンパーを取り付けてください。
紙幅	HL4-SK120：59.5 / 57.5 ±0.5mm HL4-SK130：82.5 / 79.5 ±0.5mm HL4-SK140：111.5 / 82.5 / 79.5 ±0.5mm
最大ロール紙直径	φ254mm以下
ロール紙軸寸法	内径：φ25.4mm
ロール紙紙厚	0.059～0.15mm（50～127 g/m2）
ニアエンドエンサー検出径	φ33.0±2mm / φ37.0mm±2mm / φ41.0mm±2mm
ニアエンドケーブル長	170mm
外径寸法　（W×D×H）製品単体	HL4-SK120：104.0×137.4×164mm HL4-SK130：126.0×137.4×164mm HL4-SK140：164.2×137.4×164mm
質量	830g（感熱紙を除く）
動作環境	温度：　-20℃～+60℃ 湿度：　20%RH～85%RH（結露しないこと）
保存環境	温度：　-30℃～+70℃ 湿度：　10%RH～90%RH（結露しないこと）
添付品	HL4-SK120：ダンパー HL4-SK130：ダンパー HL4-SK140：なし
