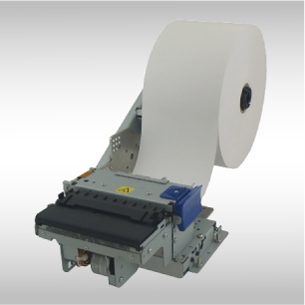

大口径ロール紙ホルダー HL2

製品の特徴

・多様な取付方法に対応可能
・最大ロール紙外径:φ200mm
・ニアエンドセンサー搭載
*記載の仕様・寸法は改良の為、予告無しに変更する場合があります。

機種分類
①ロール紙セット方向

なし:標準(HL2-SK1)
L :HL2-SK1に対し、ロール紙セット方向を反対方向に設置

②設置方向

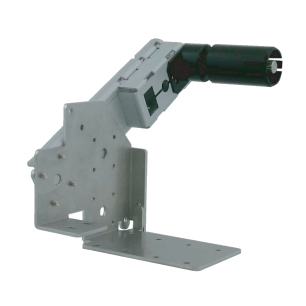

なし:後方設置(ガイドローラーなし)

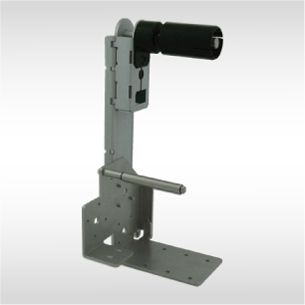

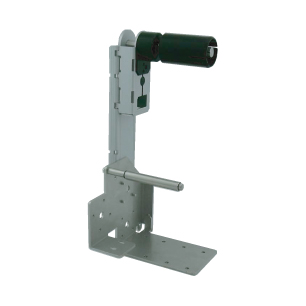

U:上方設置(ガイドローラー1個添付)

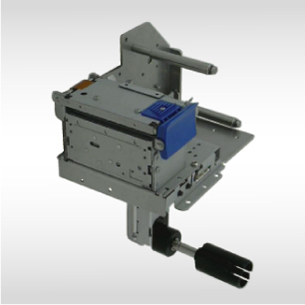

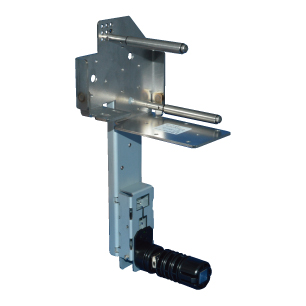

D:下方設置(ガイドローラー2個添付)

仕様
取付可能プリンター

SK1-201/211/301/311

紙幅

57.5 / 59.5 / 79.5 / 82.5±0.5mm

最大ロール紙直径

φ200mm以下

ロール紙軸寸法

内径 :φ25.4mm

外径寸法(SK1+HL2)  (W×D×H、ロール紙/突起部除く)

<SK1-20>57.5mm(59.5mm)ロール紙
後方:104.9(106.9)×199 ×125.4mm
上方:104.9(106.9)×139.6×198.6mm
下方:104.9(106.9)×139.6×214.4mm
<SK1-30>79.5mm(82.5mm)ロール紙
後方:130(133)×199 ×125.4mm
上方:130(133)×139.6×198.6mm
下方:130(133)×139.6×214.4mm

質量

450g(感熱紙を除く)

動作環境

温度 : -20℃~+60℃
湿度 : 20%RH~85%RH(結露しないこと)

保存環境

温度: -30℃~+70℃
湿度 : 10%RH~90%RH(結露しないこと)
